راه پله هوشمند با سنسورهای پیشرفته و ماژول پله هوشمند

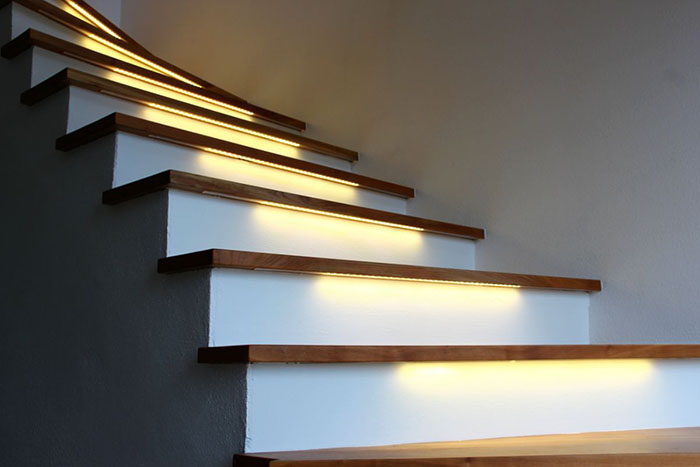

راه پله هوشمند

راه پله هوشمند، سیستمی است که با استفاده از سنسورهای حرکتی، فناوری‌های ارتباطی مانند اینترنت اشیا (IoT)، روشنایی پله‌ها را به صورت خودکار مدیریت می‌کند. این سیستم‌ها معمولاً با تشخیص حضور افراد، چراغ‌ها را در مسیر حرکت فعال کرده و پس از عبور یا در صورت عدم تردد، با کاهش یا خاموش کردن از هدر رفت انرژی جلوگیری می کنند.

اجزای اصلی راه پله هوشمند

اجزای اصلی کنترلر هوشمند روشنایی راه پله شامل سخت افزارها و نرم افزارهایی است که در کنار یکدیگر، روشنایی را به صورت خودکار و بهینه مدیریت میکنند. این اجزا عبارتند از:

سنسور راه پله هوشمند (سنسورهای PIR و سنسور التراسونیک)

این سنسورها حرکت افراد را در محدوده راه پله تشخیص میدهند و سیگنالهایی به کنترلر ارسال میکنند تا روشنایی پله هوشمند را فعال یا غیرفعال کنند. سنسورهای راداری یا التراسونیک نسبت به سنسورهای PIR پوشش بهتر و کاهش خطای کمتری دارند.

ماژول راه پله هوشمند

این بخش، بعنوان مغز سیستم، داده های سنسورها را پردازش کرده و تصمیم میگیرد چه زمانی و با چه شدتی چراغها روشن یا خاموش شوند. برخی کنترلرها از الگوریتم های هوش مصنوعی برای پیش بینی الگوی تردد و بهینه سازی مصرف انرژی نیز استفاده میکنند.

برای یکپارچه سازی با سیستمهای هوشمند ساختمان، ماژول پله هوشمند از پروتکلهای بیسیم یا سیمی مانند زیگبی، وای فای یا بلوتوث استفاده میکند تا کاربران بتوانند از راه دور روشنایی را تنظیم و کنترل کنند.

منبع تغذیه (پاور سوئیچینگ)

برق مورد نیاز سنسورها و کنترلر را تأمین میکند.

نرم افزار مدیریت و مانیتورینگ

برخی کنترلرها دارای اپلیکیشن موبایل یا پنل تحت وب هستند که به کاربران اجازه میدهد زمانبندی روشنایی، حساسیت سنسورها، و گزارش مصرف انرژی را تنظیم و تحلیل کنند.

این اجزا در کنار هم، یک راه پله هوشمند را تشکیل می دهند که علاوه بر کاهش هزینه های انرژی، رفاه و امنیت کاربران را افزایش میدهد.

مزایای استفاده از کنترلر هوشمند روشنایی راه پله

کنترلر هوشمند روشنایی راه پله با بهره گیری از فناوریهای پیشرفته، مدیریت بهینه و خودکار روشنایی را فراهم میکند که مزایای متعددی دارد:

1. صرفه جویی چشمگیر در مصرف انرژی

در صورت تشخیص حرکت چراغ راه پله هوشمند روشن می شود و پس از عبور افراد، به صورت خودکار خاموش می شوند همچنین می توان در ساعاتی که نیاز به نور کمتر و عدم روشنایی می باشد با دادن زمان بندی شدت نور را کنترل نمود که همین سبب کاهش مصرف برق در مقایسه با سیستمهای سنتی می شود.

2. افزایش عمر لامپها و کاهش هزینه های تعمیر و نگهداری

با کاهش زمان روشن ماندن لامپها و جلوگیری از روشن و خاموش شدن غیر ضروری، استهلاک آنها کمتر شده و طول عمرشان افزایش مییابد.

3. بهبود ایمنی و جلوگیری از حوادث

روشنایی خودکار مسیر راه پله در تاریکی، خطر لغزش، افتادن یا برخورد با موانع را کاهش میدهد.

4. قابلیت کنترل و نظارت هوشمند

می توان با تنظیم زمانبندی روشنایی (مثلاً در ساعات شب یا مواقع کمتردد) از راه دور و از طریق اپلیکیشن موبایل به آسانی پله هوشمند را کنترل نمود.

5. کاهش آلودگی نوری و تأثیر مثبت بر محیط زیست

از طریق هوشمند کردن چراغ راه پله هوشمند میتوان از نورپردازی بی هدف و آلودگی نوری در ساختمانها جلوگیری نمود که باعث کاهش مصرف انرژی و سوخت های فسیلی می شود.

6. انعطاف پذیری و سازگاری با انواع لامپها

ماژول راه پله هوشمند قابلیت استفاده از لامپهای LED، هالوژن، فلورسنت و کم مصرف را فراهم میکند و نورپردازی متناسب با نیاز را ارائه می دهد.

7. مقرون به صرفه بودن در بلندمدت

افراد با وجود اینکه ملزم به پرداخت هزینه اولیه بابت قیمت ماژول پله هوشمند می شوند اما در طول مدت کاهش هزینه های برق و تعمیرات سبب بازگشت سرمایه می شود.

مکان های مورد استفاده برای ماژول راه پله هوشمند

نورپردازی راه پله هوشمند به دلیل قابلیتهای کاربردی و زیبایی شناختی، در مکانهای مختلفی مورد استفاده قرار میگیرد. مثلا در منازل مسکونی برای ایمنی و زیبایی و کاهش مصرف انرژی، در ساختمان های اداری و تجاری مثل شرکت ها، هتل ها و مراکر خرید برای ایمنی و بخشیدن جلوه ای مدرن به فضا و هماهنگی با سیستمهای مدیریت هوشمند ساختمان، در فضاهای عمومی مثل مترو، فرودگاه ها، بیارستان ها و ایستگاه های حمل و نقل برای هدایت افراد و یا تغییر رنگ در شرایط اضطراری، در مکان های تاریخی و موزه ها و گالری ها برای تأکید بر طراحی پله، در پارکینگ ها و زیرگذر ها برای افزایش ایمنی، در فضاهای تفریحی مثل کافه ها، رستوران ها و باشگاه ها برای ایجاد جلوه های نور پویا کاربرد داشته و باعث تغییر ماهیت و کاربرد سنتی پله می شود که علاوه بر افزایش ایمنی، به صرفه جویی در انرژی و ایجاد فضایی مدرن کمک میکند.

مراحل عملکرد درایور پله هوشمند

درایور پله هوشمند، هسته اصلی سیستم کنترل روشنایی و مدیریت انرژی در راه‌پله‌هاست. در ادامه مراحل عملکرد آن را به‌صورت گام‌به‌گام آورده شده است:

مرحله تشخیص حضور: سنسورهای حرکتی به صورت دائمی محیط راه پله را بررسی می کنند و هنگام تشخیص حرکت در محدوده تحت پوشش، سیگنال الکترونیکی به کنترلر مرکزی ارسال می شود.

مرحله پردازش اطلاعات: کنترلر مرکزی داده های دریافتی از سنسورها را پردازش می کند و طبق الگوریتم های هوشمند و برنامه زمان بندی زمان ماندگاری روشنایی را محاسبه می کند.

مرحله اجرای فرمان: در صورت نیاز به روشنایی، با فعال شدن رله چراغ های مسیر حرکت فرد (به صورت پلکانی یا یکجا) روشن می شوند و شدت نور بر اساس تنظیمات قبلی فعال می گردد.

مرحله نظارت و خاموشی: سیستم به صورت پیوسته حضور افراد را کنترل می کند و پس از گذشت زمان تنظیم شده بدون تشخیص حرکت جدید، چراغ ها خاموش می شوند که در برخی سیستم ها با توجه به تنظیمات انجام شده، نور به تدریج کم شده و سپس قطع می شود.

در پاسخ به تقاضای روزافزون برای روشنایی پله هوشمند، محصولی حائز اهمیت است که علاوه بر روشنایی بتواند با تغییر چیدمان، فضای داخلی را منحصر به فردتر کند و در کنار کاهش مصرف انرژی و افزایش ایمنی، گزینه‌ای ایده‌آل برای راه پله‌های مسکونی، تجاری و فضاهای عمومی محسوب ‌شود. ماژول پله هوشمند نیوالکترون در انواع 18 کانال ، 24 کانال و 36 کانال توانسته با قابلیت های منحصر به فرد خود ، توانسته بسیاری از مشکلات راه پله هوشمند را به شکلی کاربردی برطرف سازد و امکان کنترل چندین راه پله را به صورت مجزا و همچنین یکپارچه با یکدیگر در اختیار کاربر قرار دهد ، این ویژگی یک مزیت برای روشنایی هوشمند راه پله دوبلکس ، تریپلکس و همچنین پله های یک ساختمان چند طبقه بشمار می آید که نه تنها مصرف انرژی را بهینه میکند بلکه ایمنی، راحتی و مدیریت هوشمند ساختمان را ارتقا میدهد. این سیستم با قابلیتهای پیشرفته خود، یک راهکار ایده آل برای ساختمانهای مدرن و پایدار است.

آموزش نقشه سیم کشی راه پله هوشمند نیوالکترون

نکات قابل توجه قبل از اقدام به سیم کشی و آموزش نصب راه پله هوشمند

* به منظور کاهش حجم سیم کشی اصلی پله می توان از کابل های زوجی 0.6 استفاده کرد که در سیم کشی آیفون های منازل از آنها استفاده میشود .

(این روش برای پله های استاندارد که طول ریسه LED به کار رفته در هر پله بین 1 متر تا 1.20 است ، کاربرد دارد)

* چناچه بخواهیم از یک رشته سیم برای انتقال تغذیه مثبت برای همه پله ها استفاده کرد ، باید از سیمی با جریان دهی بالاتر استفاده شود به عنوان مثال سیم 2.5

* پله های بین 4 تا 36 نیز همانند روش ترسیم شده به ترتیب به دستگاه اضافه می گردند .

* برای پشتیبانی تعداد پله های بیشتر از 36 ، می توان از طریق اتصالات مدباس مربوط به هر دستگاه ، دستگاه های دیگری را به صورت زنجیر وار به دستگاه فوق اضافه کرد .

* این دستگاه از 4 ورودی سنسور دیجیتال برخوردار است ، علاوه بر آن امکان پشتیبانی تا 30 سنسور التراسونیک در بستر مدباس را دارد که برای اتصال سنسورها به دستگاه ، می توان از یک سیم دو زوج استفاده کرد مانند سنسورهای دزدگیر.

* یک سنسور در ورودی پله ها قرار می گیرد و یک سنسور در خروجی پله ها.

* از ورودی های دیگر سنسور برای پوشش راه پله های دیگر می توان استفاده کرد به طور مثال یک راه پله با 19 پله در یک مکان و راه پله دیگر با 17 پله در مکانی دیگر.

* بسته به مکان نوع سنسور انتخاب میشود ممکن است سنسور مورد استفاده التراسونیک ، دیواری ، سقفی ، پرده ای و یا خطی باشد .

* برای اضافه کردن 3 سنسور دیگر به ورودی های دستگاه همانند روش ترسیم شده برای سنسورها اقدام شود .

( لازم به ذکر است نحوه سیم کشی کنترلر راه پله هوشمند 18 کانال و 24 کانال نیز همانند راه پله 36 کانال صورت می گیرد )
