نحوه ی اتصالات سنسور دما به کنترلر هوشمند UM2

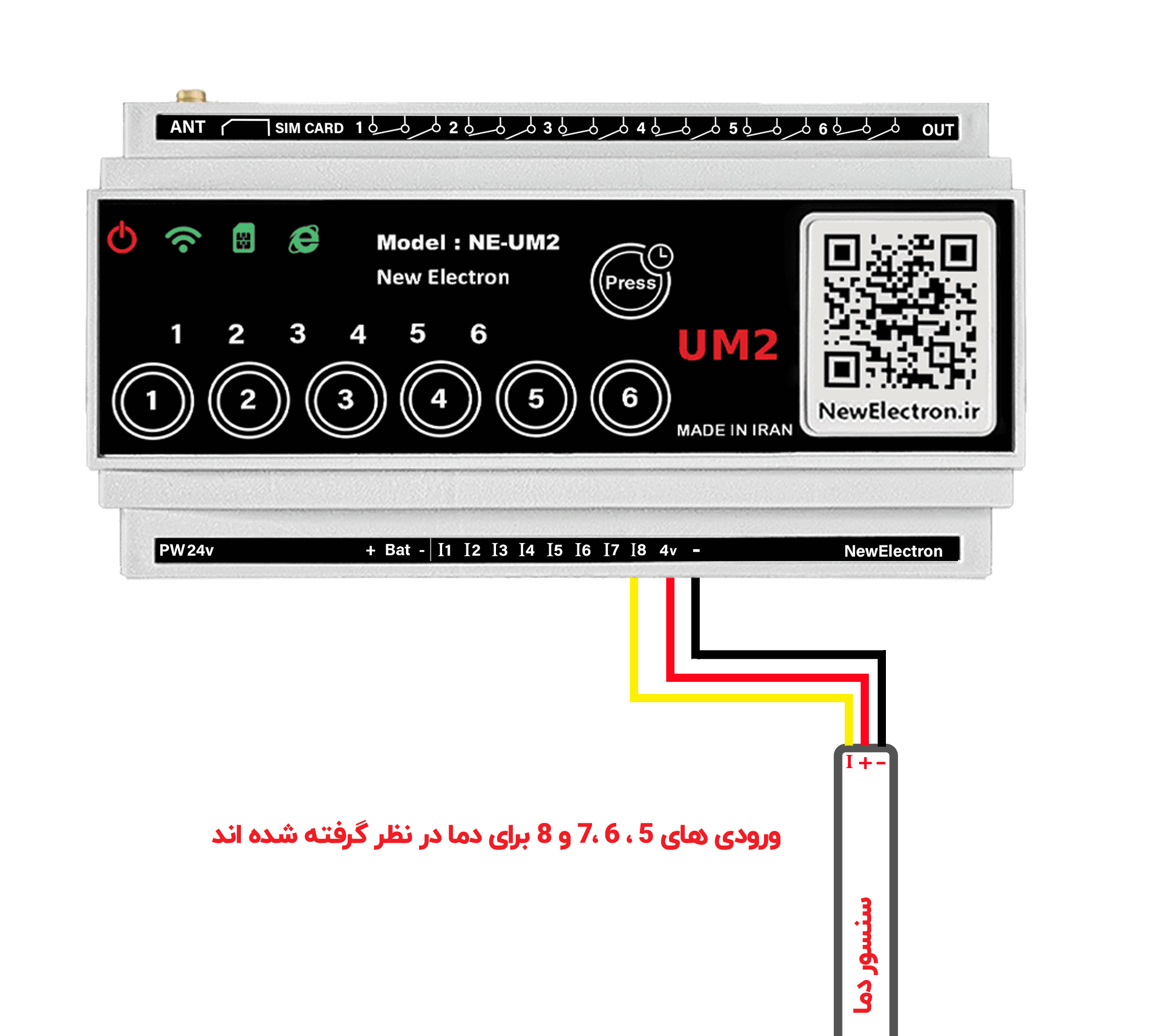

_ همانند تصویر سنسور دما را به یکی از ورودی های مربوط به دما اتصال دهید

_ این دستگاه از 8 ورودی ولتاژ ضعیف مجزا برخوردار است که ورودی 4v و منفی مربوط به ورودی تغذیه سنسور و کلید است

( حداکثر ولتاژ برای این ورودی ها 3.3 دهم ولت است . این ورودی ها با اتصال به گراند ( منفی ) تحریک میشوند ، از اعمال ولتاژ بیشتر از 3.3 خودداری کنید )

_ روی نقشه پایین مشخص شده است که هر ورودی برای اتصال چه نوع سنسوری در نظر گرفته شده است .

_ از ورودی های 5 ، 6 ، 7 و 8 می توانید برای اتصال سنسورهای دما و رطوبت که برمبنای تکنولوژی تک سیم ( ds18b20 ، am2301 ، am2315 ، dht21 ، ...... ) کار می کنند استفاده کنید
