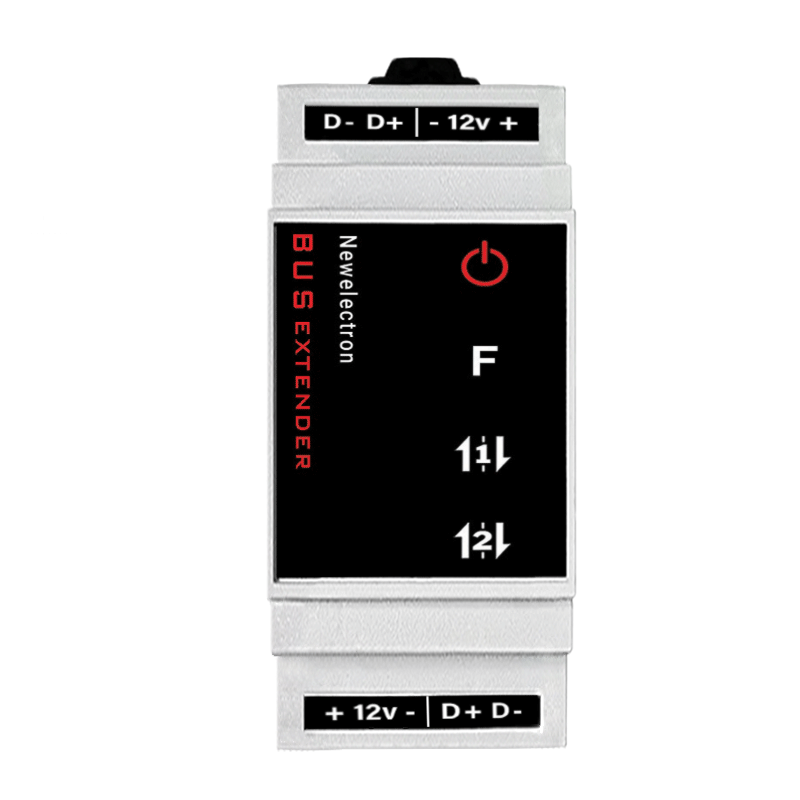

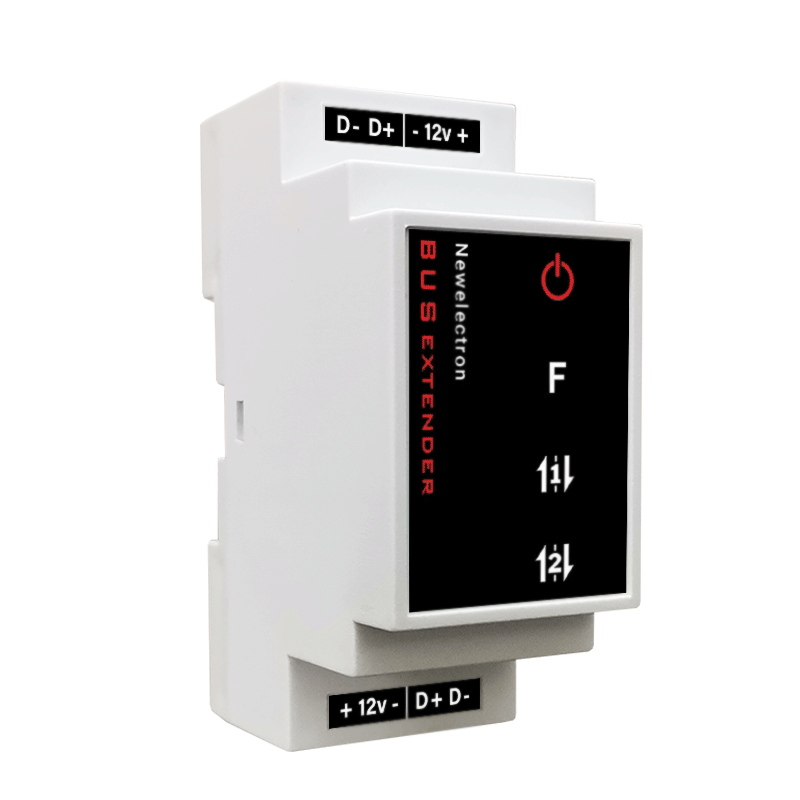

تکرارکننده RS485

NE-BX1

مشخصات دستگاه:

ولتاژ ورودی : 8 تا 24 ولت
بسترهای ارتباطی : مدباس
تعداد خروجی : دو پورت مدباس

گارانتی 36 ماهه نیوالکترون

قیمت

605,000 تومان

دانلود کاتالوگ

بستر ارتباطی RS485 ، یکی از فراگیرترین بسترهای ارتباطی مدباس MODBUS است که در هوشمندسازی ساختمان و اتوماسیون صنعتی به عنوان یک رابط برای یکپارچگی و مدیریت تجهیزات استفاده میشود .

حداکثر طول شبکه ای که RS485 پشتیبانی می کند ، 1200 متر است و همینطور تعداد دستگاه های قرار گرفته بر روی هر پورت مدباس محدود هستند ، در بعضی مواقع نوع کابل و نویز پذیر بودن آن نیز سبب میشود انتقال دیتا به خوبی انجام نشود ، برای حل این مشکلات و هموار کردن مسیر ارتباطی بین تجهیزات ، استفاده از یک مبدل تقویت کننده یا ریپیتر الزامیست .

تقویت کننده و تکرار کننده RS485 نیوالکترون با مدل NE-BX1 ، برای رفع محدودیتهای مدباس ، افزایش طول خط ارتباطی ، بالا بردن نقاط اتصال و پشتیبانی از دستگاه ها و تجهیزات بیشتر از 32 ، گزینه ی بسیار مناسبی است .

ویژگی های خاص تقویت کننده RS485

_ نحوه ی اتصال آسان و راحت

_ دارای فیوز و نشانگر وضعیت آن

_ دارای نشانگرهای ارسال و دریافت برای هر دو پورت

_ انتقال سرعت داده از 2400 تا 115200 bps

_ تطبیق خودکار با نرخ ارسال داده

کاربرد تکرار کننده RS485

این دستگاه برای برقراری ارتباط به صورت واحد و یکپارچه بین تجهیزات بیرون از تابلوی سیستم هوشمند با تجهیزات داخلی سیستم هوشمند استفاده میشود . مانند کلید لمسی هوشمند ، کنترلر IR/RF ، تاچ پنل و ....

علاوه بر آن به وسیله این ریپیتر ، به راحتی می توان بین چندین تابلوی هوشمند در طبقات مختلف ساختمان ارتباط برقرار کرد و یکپارچگی اجزای سیستم هوشمند را حفظ کرد .

پشتیبانی از دستگاه های بیشمار

هر پورت مدباس به تنهایی تا 32 دستگاه را پشتیبانی می کند ، برای پشتیبانی از دستگاه ها و تجهیزات بیشتر کافیست از یک تکرارکننده RS485 در مسیر همان شبکه استفاده شود با این روش تا 64 دستگاه را در یک شبکه واحد می توان تحت پوشش سیستم در آورد ، بدین شکل بسته به تعداد تقویت کننده یا تکرار کننده ایی که استفاده میشود می توان از تجهیزات بیشتری تحت یک شبکه ی واحد پشتیبانی کرد .
